| IREという名の電圧単位 |
| ビデオ回路では、IREという単位で電圧をあらわします。これは規定の映像レベルを100とした電圧を示す単位なのですが、どうしてこのような面倒な単位を使うのでしょうか？それは下の図をみてください。

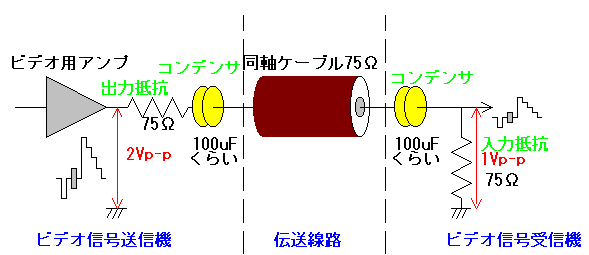

そこで、最高の輝度(白)を100IREとする単位が決められました。この単位では最低の輝度(黒)は7.5IREです。ただし、日本では0IREを黒とする方が一般的です。またこのIREを用いると、水平同期や垂直同期の同期パルスは-40IREと決まっています。 この信号はモノクロNTSCでは、-40IREから100IREまで変化します。そこで、75Ωで終端された受信側での電圧振幅が1Vp-pで140IREと決めています。
つまり、NTSCでは1IRE=7.14mVです。
かくしてビデオ信号は、映像の振幅が714mV、同期の振幅が286mVで、合わせて1Vp-pの中に膨大な情報を詰め込んでいるわけです。 このIREという単位は慣れないとギョッとしてしまいますが、色の明るさが数字で直感的にわかる便利な指標なのです。コンポジットNTSC以外の映像信号(VGAやコンポーネントNTSC信号など)では電圧の関係が違ってきますが、そのような信号でもIREで表せば同じ明るさを同じ値で表現できるので便利です。 |
| いろんな信号レベル | ||||||||||||||||||||||||
左の図は水平同期信号の図です。この信号のフロントポーチ、バックポーチの部分の電圧は0IREです。このレベルをペデスタルレベルといいます。
特に7.5IREをセットアップレベルといい、これを黒のレベルとすることもあります。また、水平ブランキング期間のカラーバーストの振幅は40IREと規定されています。 カラーのNTSCでは、輝度信号に変調された色信号が重畳しています。たとえば、輝度が白(100IRE)のときに、色信号が載った場合には、振幅が100IREを超えてしまいます。そこで、色を送るために、133IRE(1236mV)から-33IRE(5mV)までの使用が許されています。
|
