パラレルポートのPnPの実験

Rev0.1 平成14年8月18日

　Morphy企画様のVirtexEボードにIEEE1284インターフェースを実装した。
　しかし、今はまだIEEE1284の各種モードのうち、ニブルモードしか実装していない。ECPやEPP、互換モードやバイトモードは後回しだ。

　VirtexEにはFIFOを実装していて、IEEE1284を通じてFIFOへの書きこみができる。書きこんだデータはIEEE1284のネゴーシエーションの際に読み出される。ネゴーシエーションでは　

[0x00]JMFG:Nahitafu;MDL:Vitrex300E;CLS:Dot4;DES:Vitrex300E;

　という文字列を返すようにした。
　そうすると、Windowsの起動時に新しいデバイスとして認識される。デバイスドライバを書けば、立派な周辺装置として働くだろう。
　いずれすべての機能をサポートできたら、IEEE1284のIPコアとして提供するつもりだ。

VirtexEにプリンタポートを接続

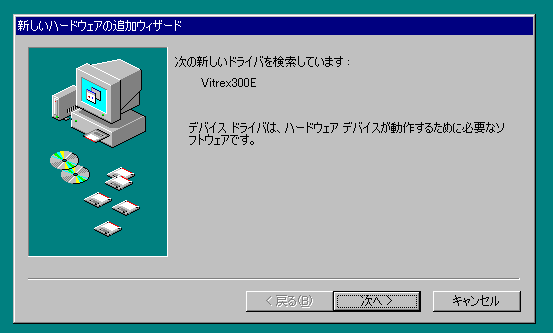

Windowsを起動すると、自動で認識される

システムのプロパティを見るとこんな感じ

レジストリもこんな感じ

具体的に、どんな回路を組んだかの詳細を紹介します。

IEEE1284をFPGAで実現しようのページへ
